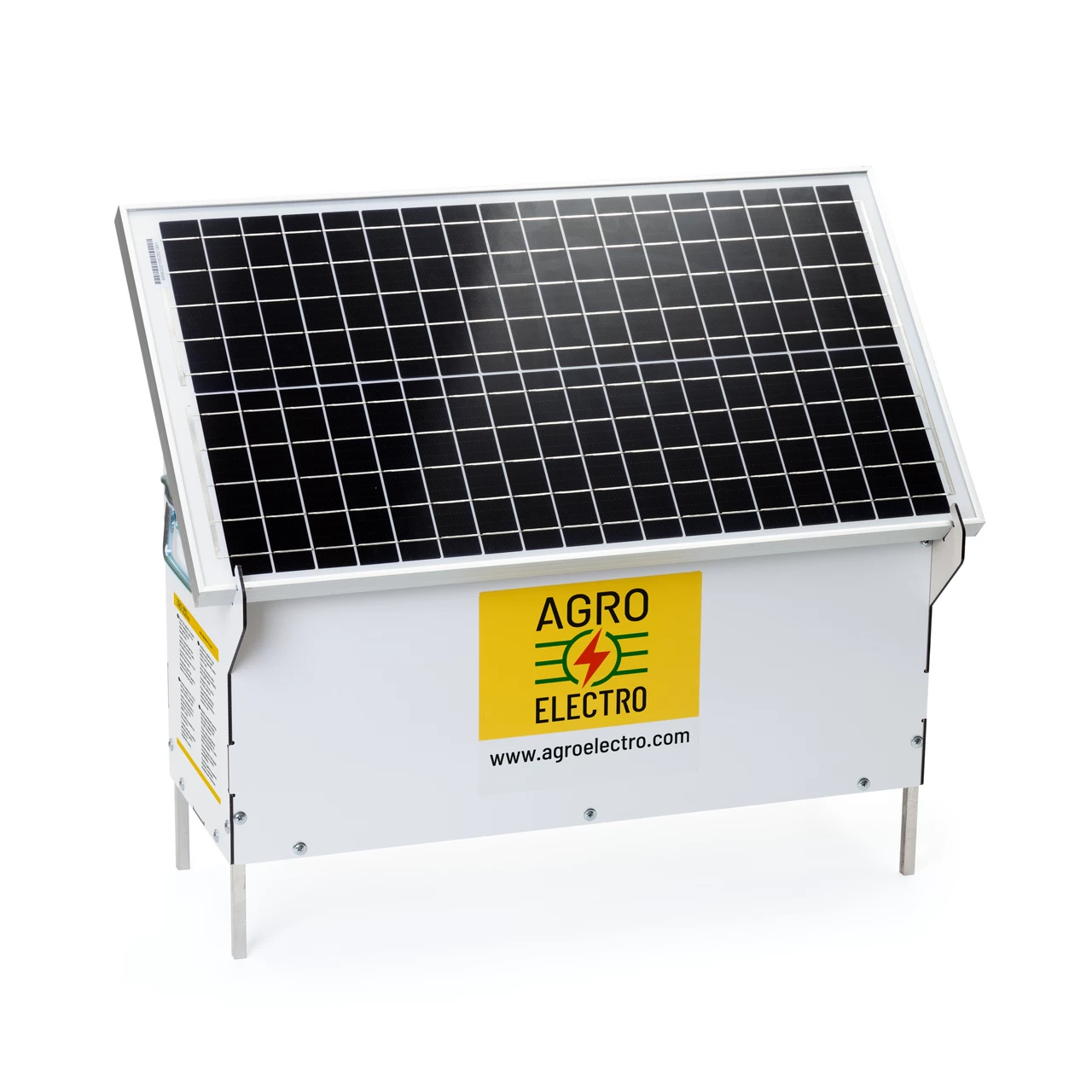

Elettrificatore ECO-compact DL 3200 con sistema solare 30 W

Attenzione: la confezione non contiene la barra di messa a terra e la batteria da 12 V per auto!

L'unità compatta per recinti elettrici è una soluzione comoda e sicura per l'elettrificazione di recinti elettrici temporanei o permanenti in aree in cui non è possibile accedere alla rete elettrica a 230 V.

Il sistema può funzionare autonomamente anche per anni, richiedendo piccoli interventi come il controllo del corretto funzionamento dell'accumulatore, la pulizia periodica del pannello solare e la manutenzione del percorso del recinto elettrico.

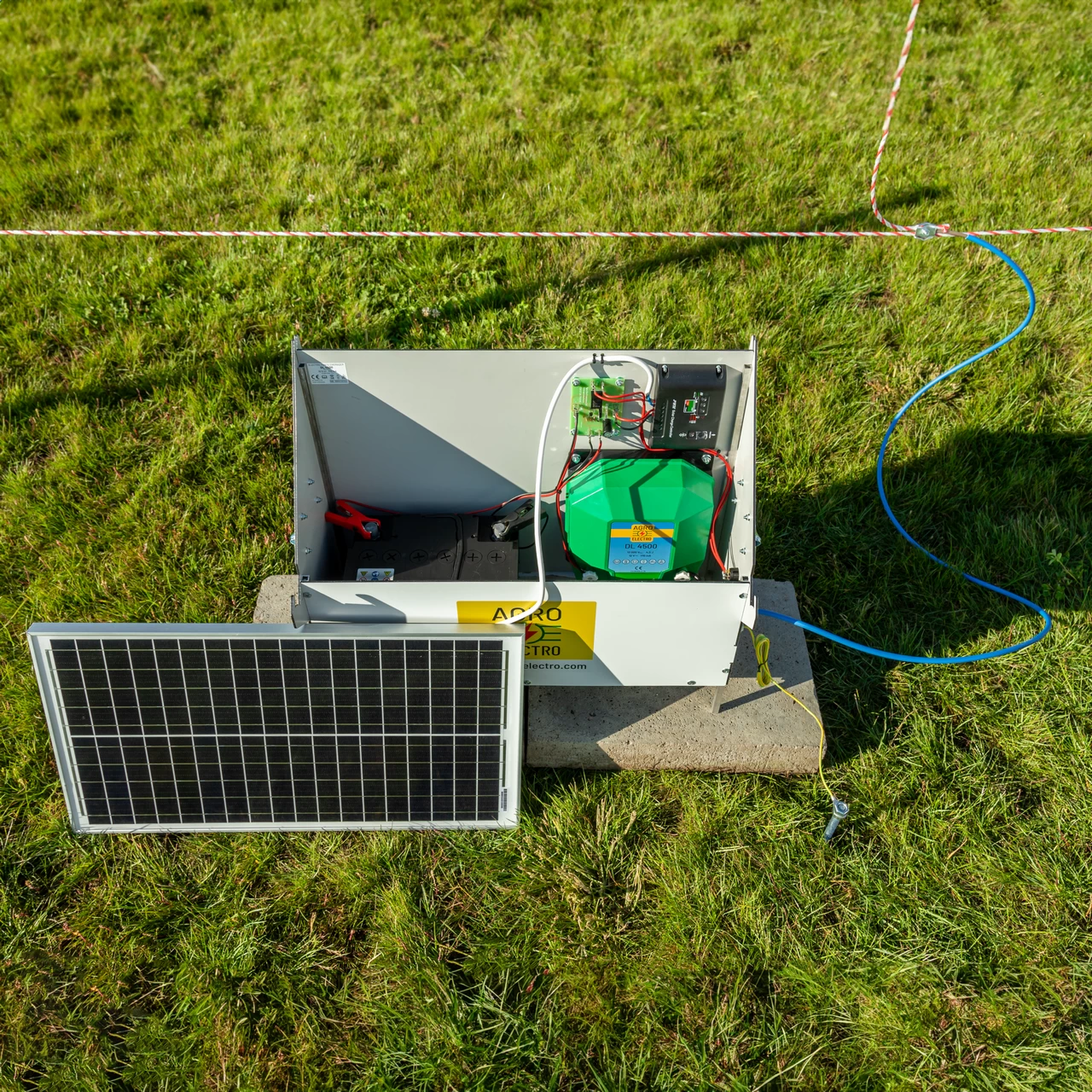

Il sistema è completamente assemblato in una scatola e contiene tutti gli elementi necessari per funzionare in modo indipendente dalla rete a 230 V.

Benefici

• Scatola robusta e resistente all'umidità (pioggia, neve, spruzzi d'acqua).

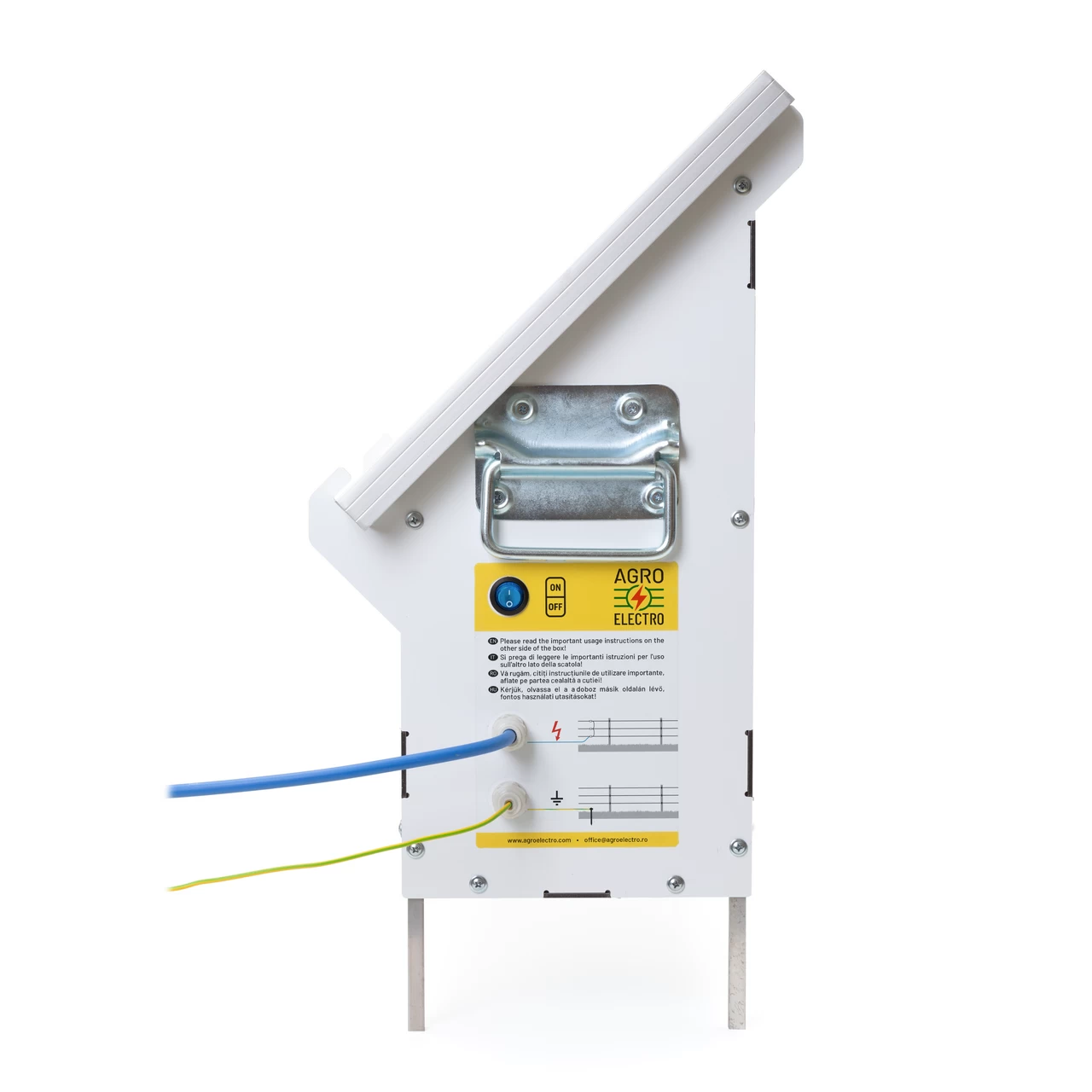

• All'esterno, il sistema è dotato di un interruttore, attraverso il quale è possibile accendere/spegnere facilmente l'elettrificatore senza dover aprire la scatola.

• La ricarica della batteria è assicurata dal pannello solare in modo continuo.

• Protezione da sovratensione - la disconnessione della batteria in pieno sole può causare un aumento della tensione del pannello solare, che può danneggiare il recinto elettrico. La scatola include un circuito elettronico aggiuntivo per proteggersi da questa eventualità.

• Lo spostamento del sistema (per spostare temporaneamente il recinto elettrico) è molto semplice, così come il rimontaggio in un altro luogo.

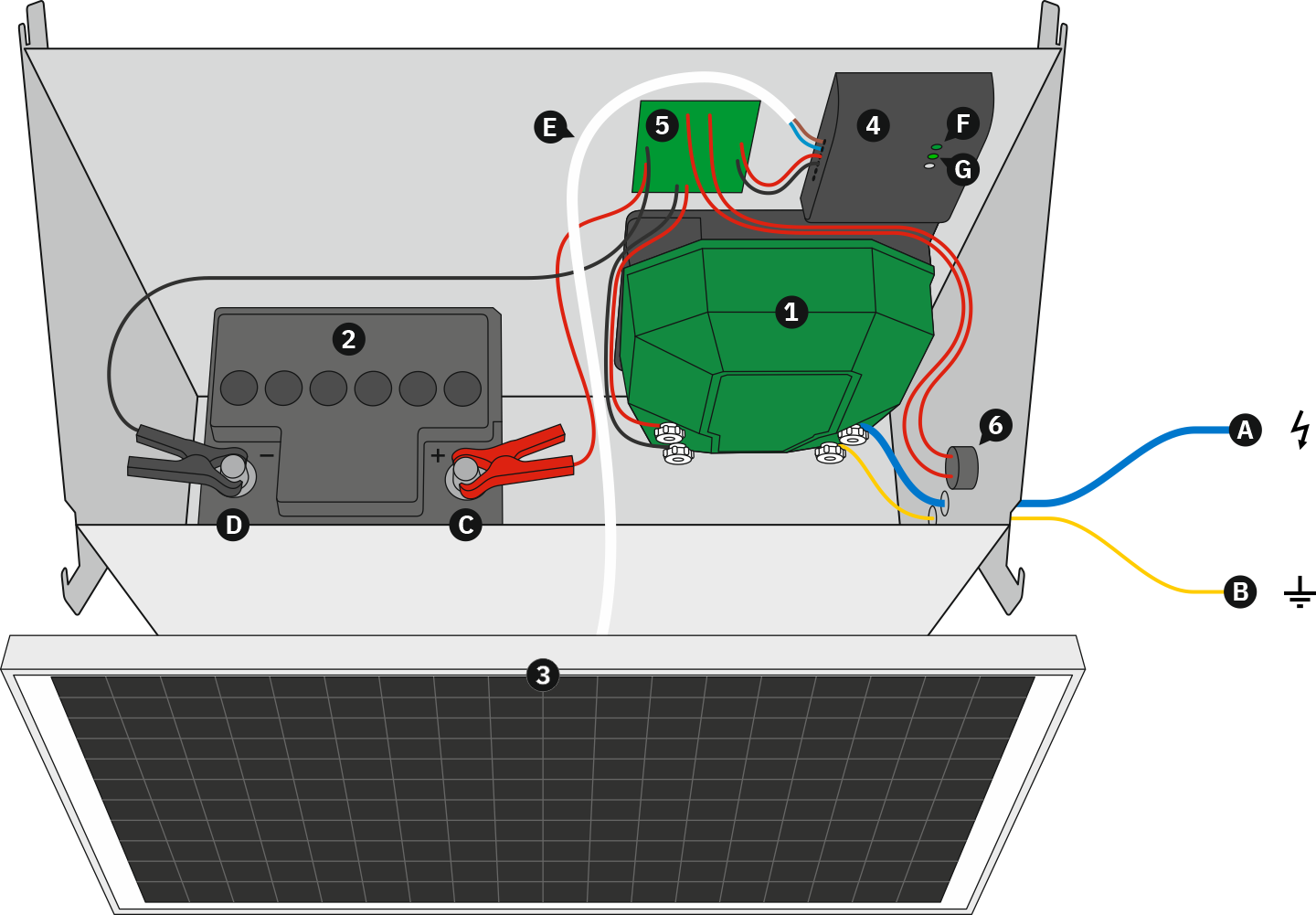

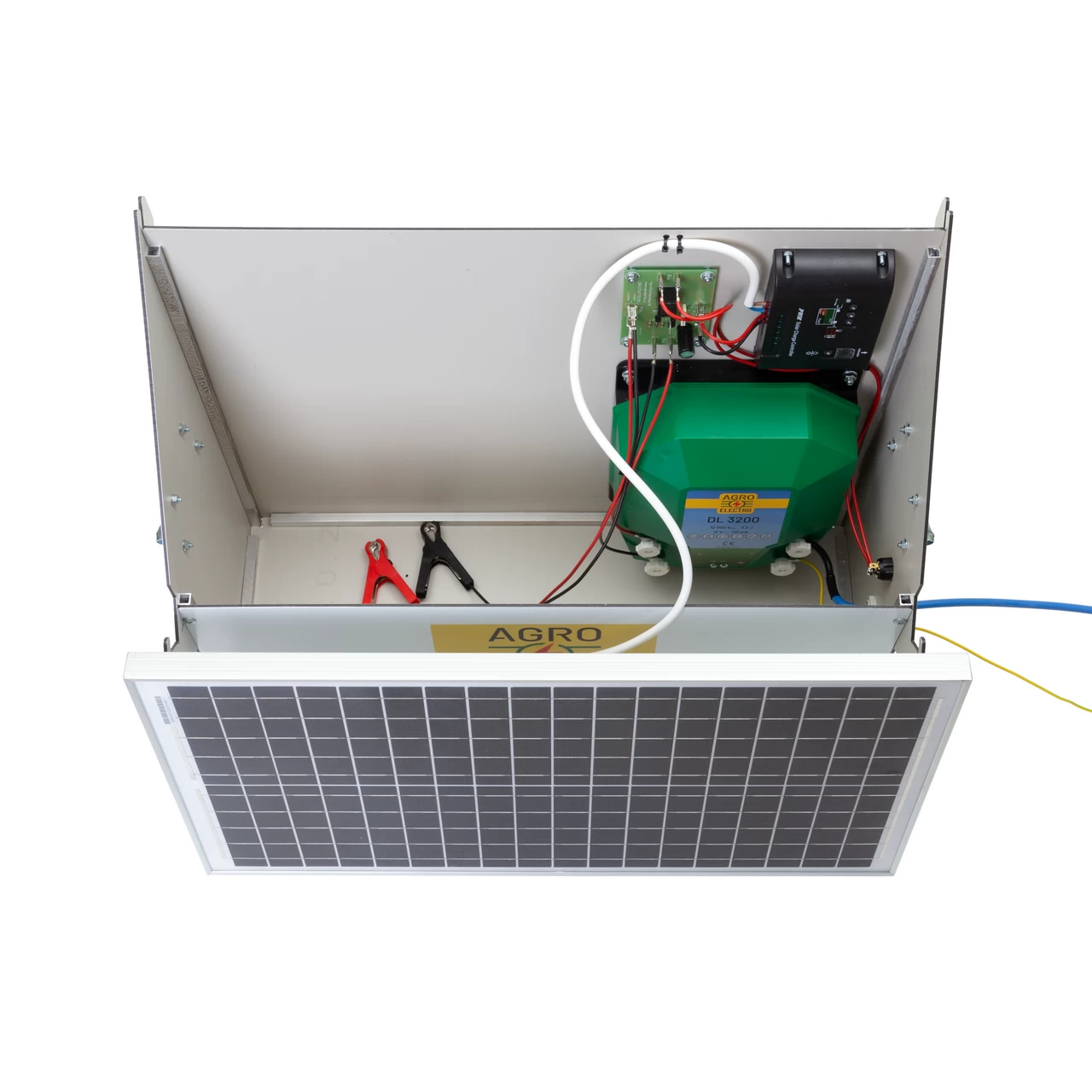

Elementi del sistema

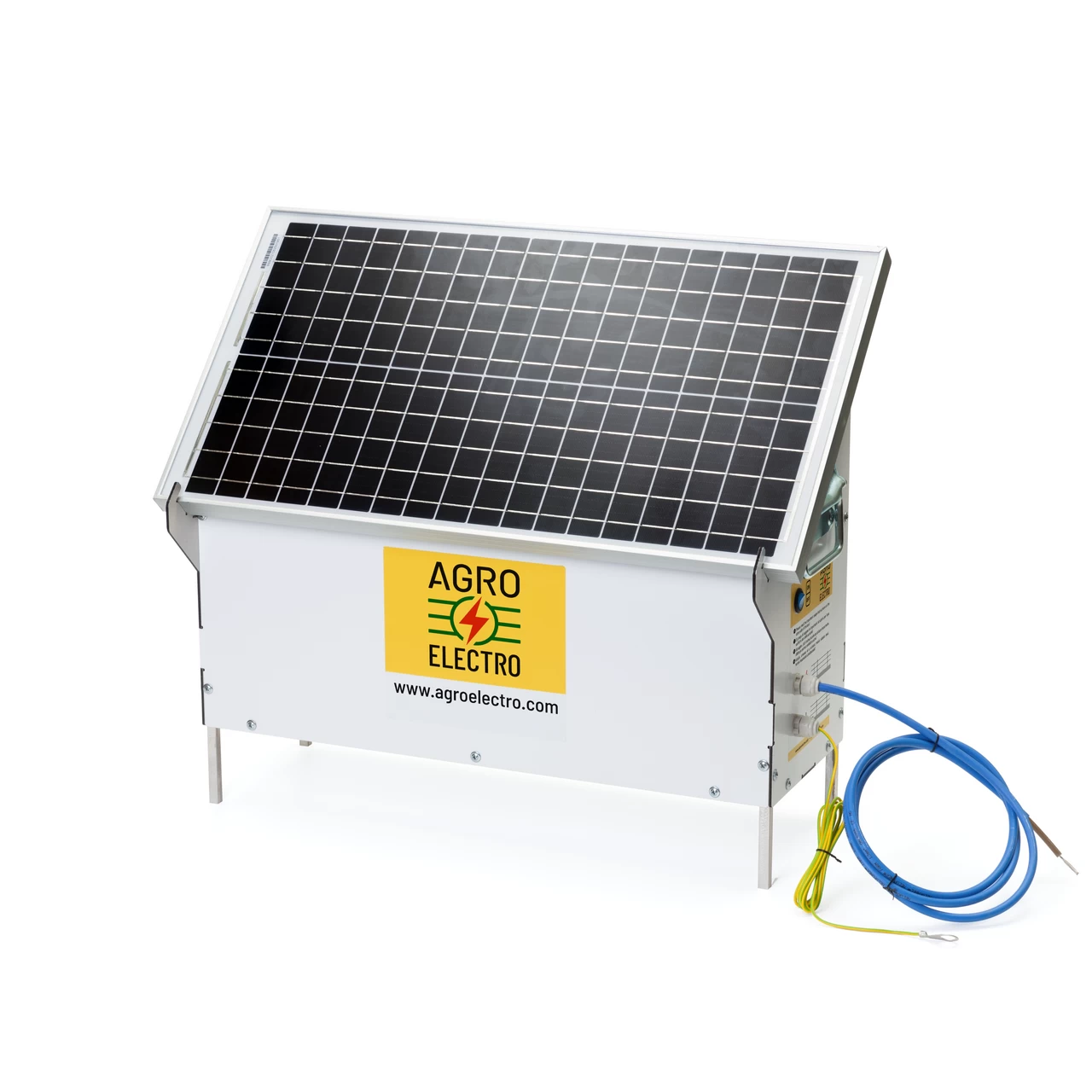

(1) - Elettrificatore; (2) - Accumulatore (non incluso nel pacco); (3) - Pannello solare; (4) - Regolatore di carica; (5) - Circuito di protezione da sovratensione; (6) - Interruttore di accensione/spegnimento dell'elettrificatore; (A) - Cavo di uscita degli impulsi (collegamento al recinto elettrico), 180 cm; (B) - Cavo di messa a terra, 180 cm; (C) - Morsetto del polo positivo della batteria; (D) - Morsetto del polo negativo della batteria; (E) - Cavo di collegamento al pannello solare; (F) - Indicatore di carica; (G) - Indicatore del livello di carica.

Installazione

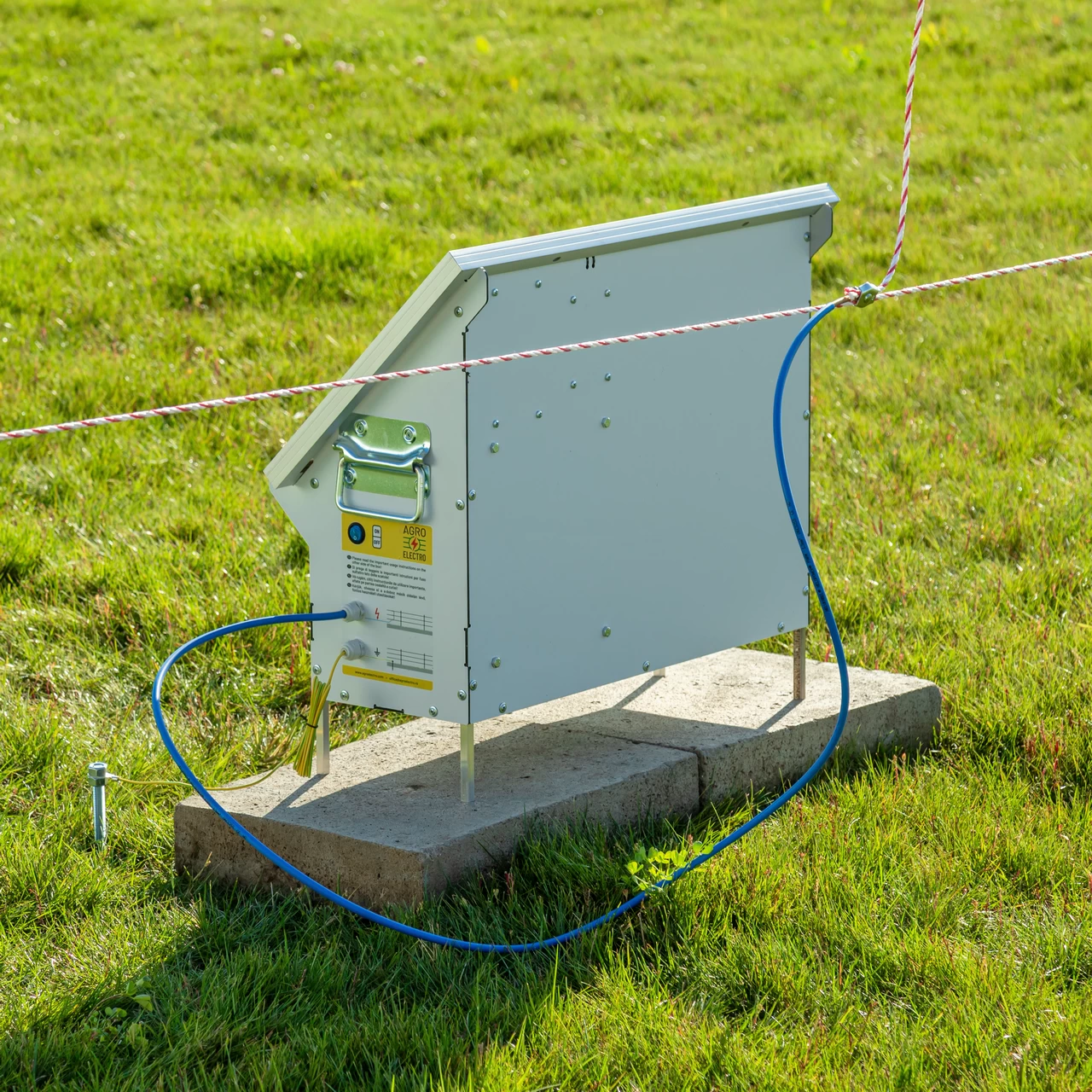

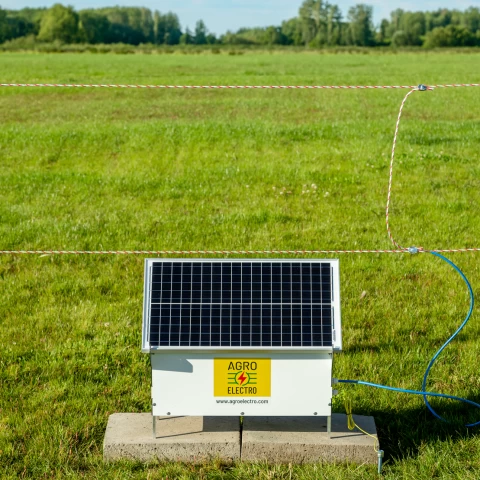

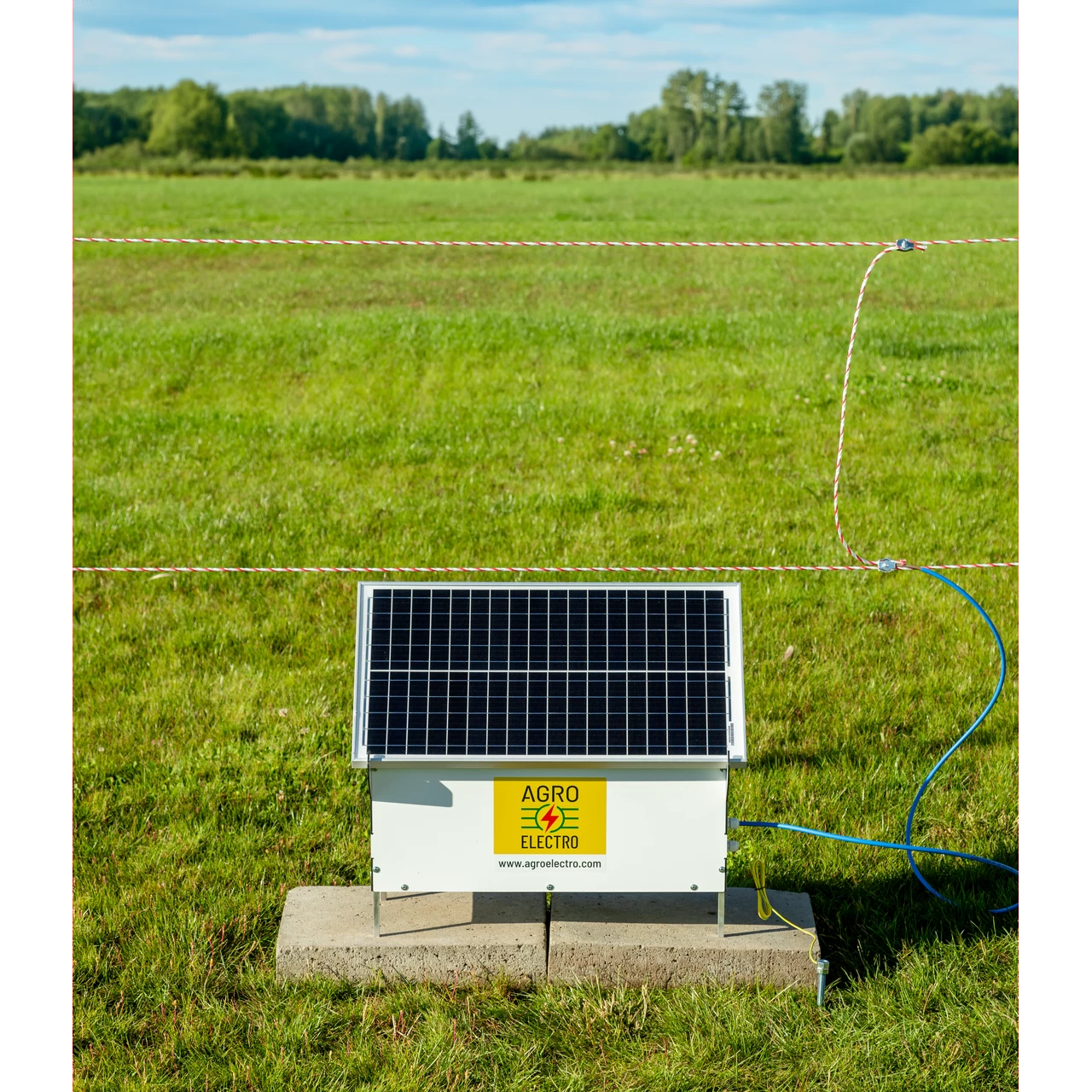

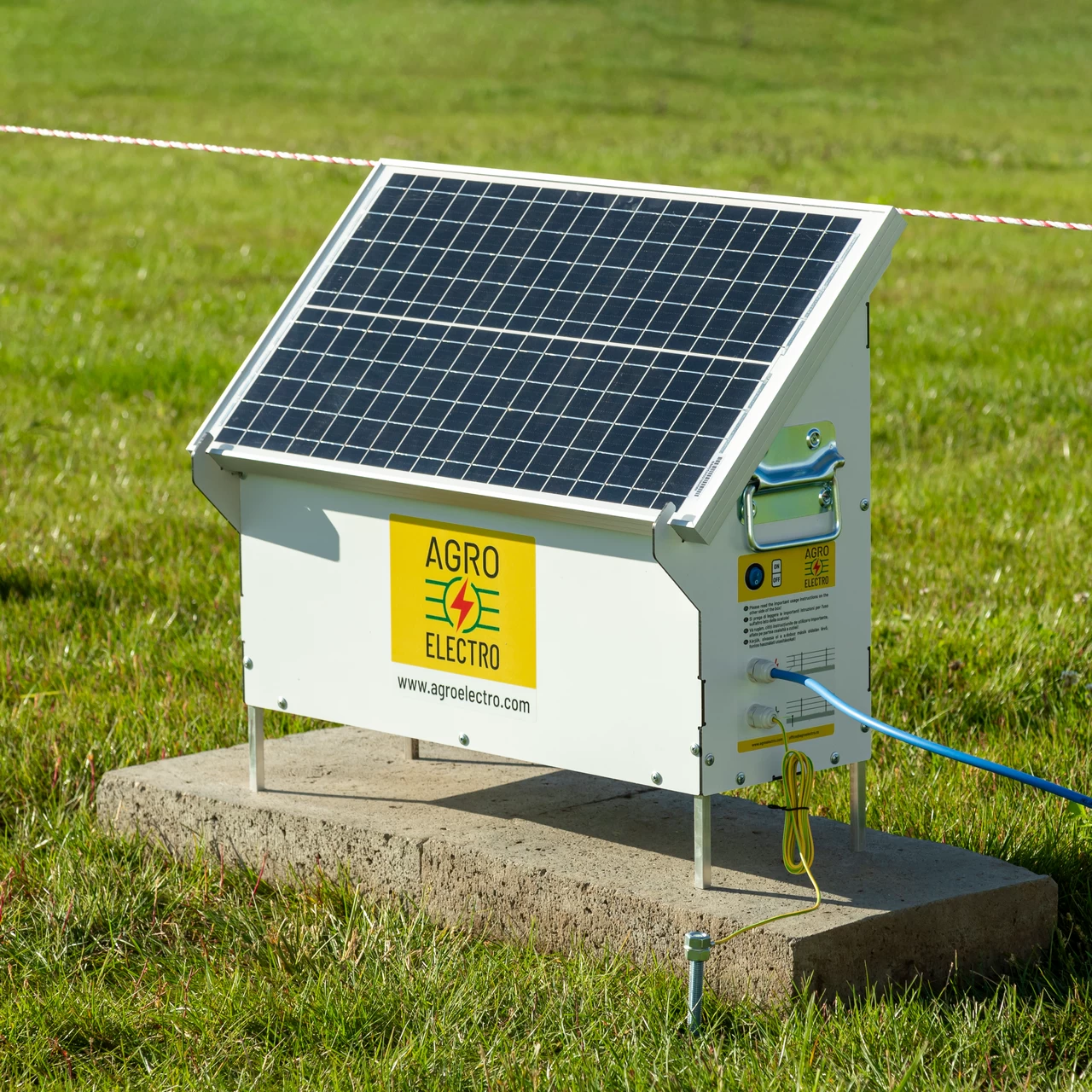

La scatola deve essere montata in un'area senza ombra, vicino al recinto elettrico, in modo che il pannello solare (3) sia rivolto verso sud. Creare la messa a terra, collegate il cavo di messa a terra (B), e poi collegate il cavo blu (A) ai fili del recinto elettrico tramite un connettore.

Messa a terra

Per un corretto funzionamento, il sistema necessita di una buona messa a terra.

Accumulatore

Per l'accumulo di energia utilizzare una batteria da 12 V (accumulatore al gel o acido per autoveicoli) (4). **Non utilizzare batterie Ni-MH o agli ioni di litio!

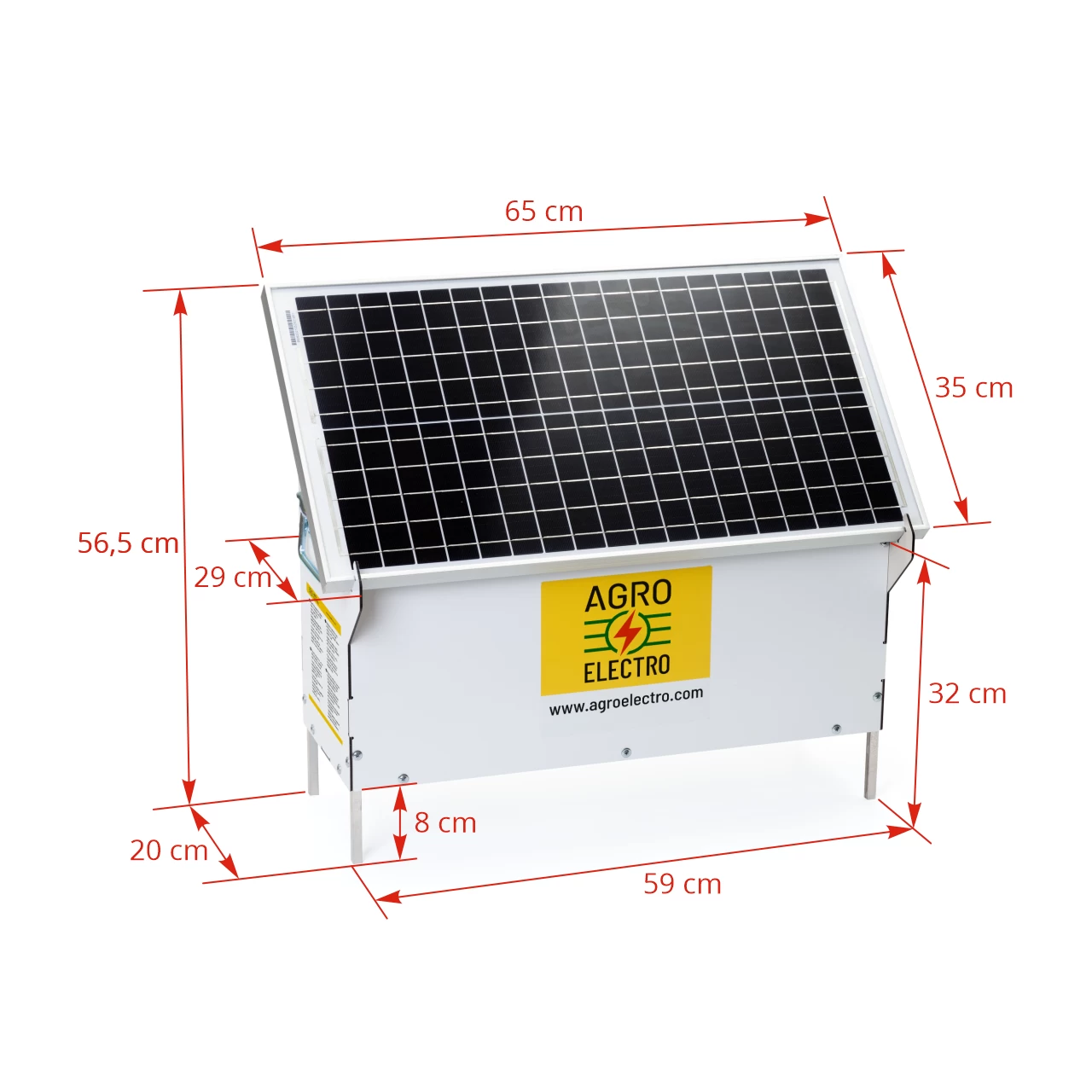

Utilizzare una batteria con una capacità di almeno 45 Ah. La capacità massima è determinata dalle dimensioni che si adattano alla scatola del sistema.

La batteria si collega con i morsetti a coccodrillo (C) e (D):

• Morsetto rosso = polo positivo (+) dell'accumulatore.

• Morsetto nero = polo negativo (−) dell'accumulatore.

Manutenzione e controllo

Anche se il sistema può funzionare autonomamente per mesi o addirittura anni, è necessaria una manutenzione regolare.

Pulite regolarmente la superficie del pannello solare con un panno umido! Depositi di polvere, foglie, riducono notevolmente la sua efficienza, il che può causare una rapida scarica della batteria.

Controllate frequentemente tutto il recinto elettrico e rimuovete la vegetazione che tocca i suoi fili. I cortocircuiti dovuti alla crescita della vegetazione riducono notevolmente l'efficienza del recinto elettrico.

Specificații generator de impulsuri

Specificații panou solar 30 W

Specificații regulator de încărcare PWM 10 A

Manuale d'uso ECO-Compact con generatore di impulsi DL 3200 o DL 4500

Il manuale d'uso può essere scaricato in formato PDF:

Manuale d'uso ECO-Compact
