Prima di iniziare la costruzione del recinto elettrico, si consiglia di proiettare su carta sul posto. Questo ti aiuterà anche a creare l'elenco dei materiali di cui hai bisogno. Passerai attraverso le seguenti fasi:
Calcolare o misurare il perimetro dell'area da recintare. Attenzione, a seconda della forma della superficie, la lunghezza del perimetro può variare notevolmente!
Studiare i parametri del recinto da realizzare in base alla specie animale per conoscere il numero di pali, la distanza tra i pali, il tipo di filo e il numero di file di filo. Allo stesso tempo, a seconda dell'animale, scegliere la resistenza alla rottura del filo: il valore inferiore a 100 kg è adatto per animali domestici, e per gli animali selvatici scegliere un valore superiore a 100 kg.
Calcolare la lunghezza richiesta del filo. Considera qui il perimetro del terreno e il numero di file di fili.
Scegliere la resistenza elettrica appropriata del filo. Questo parametro è importante per recinti più lunghi di 1 km, perché se si opta per un filo più economico con maggiore resistenza elettrica, le aree remote della recinzione non avranno tensione sufficiente per un corretto funzionamento!
Scegliere il giusto elettrificatore per recinto elettrico a seconda della lunghezza del recinto e della specie animale. Il parametro principale del dispositivo è l'energia immagazzinata che è espressa in Joule. Nel caso di recinzioni piccole e piccoli animali è sufficiente un elettrificatore con una potenza di 3,2 Joule, ma per recinti lunghi e animali di taglia grande/pelo lungo è necessario acquistare un’elettrificatore da 7,2 Joule.
Analizzare le possibilità di alimentazione dell' elettrificatore: la tensione di 12 V può essere fornita in tre modalità: alimentatore 230/12 V, accumulatore auto 12 V o accumulatore + sistema solare.
Scegli la posizione dei cancelli. Poiché la costruzione di cancelli richiede parti speciali e isolatori, considerare il loro numero in base al tipo di cancello e al numero di file di fili.
Infine, fare un elenco delle parti necessarie: la quantità e il tipo di isolatori, connettori, elementi di tensionamento, targhette di avvertenza e la lunghezza del cavo sotterraneo (se applicabile).
Calcolare o misurare il perimetro della superficie da recintare. Attenzione, a seconda della forma della superficie, la lunghezza del perimetro può variare notevolmente!
Progettazione, passo 1 — lunghezza del perimetro
Il passo principale della progettazione consiste nel calcolare la lunghezza del filo. Di solito si ha a portata di mano la superficie del terreno da recintare, e il calcolo del perimetro può essere fuorviante. Considerare la forma della superficie o, ancora meglio, prendi le misure per scoprire la lunghezza corretta. Ricorda, alla fine la lunghezza del filo deve essere moltiplicata per il numero di righe di filo! Fai attenzione, la forma del terreno può influire notevolmente sul perimetro: ad esempio, un terreno di 9 ettari può avere esattamente lo stesso perimetro di un terreno di 25 ettari!

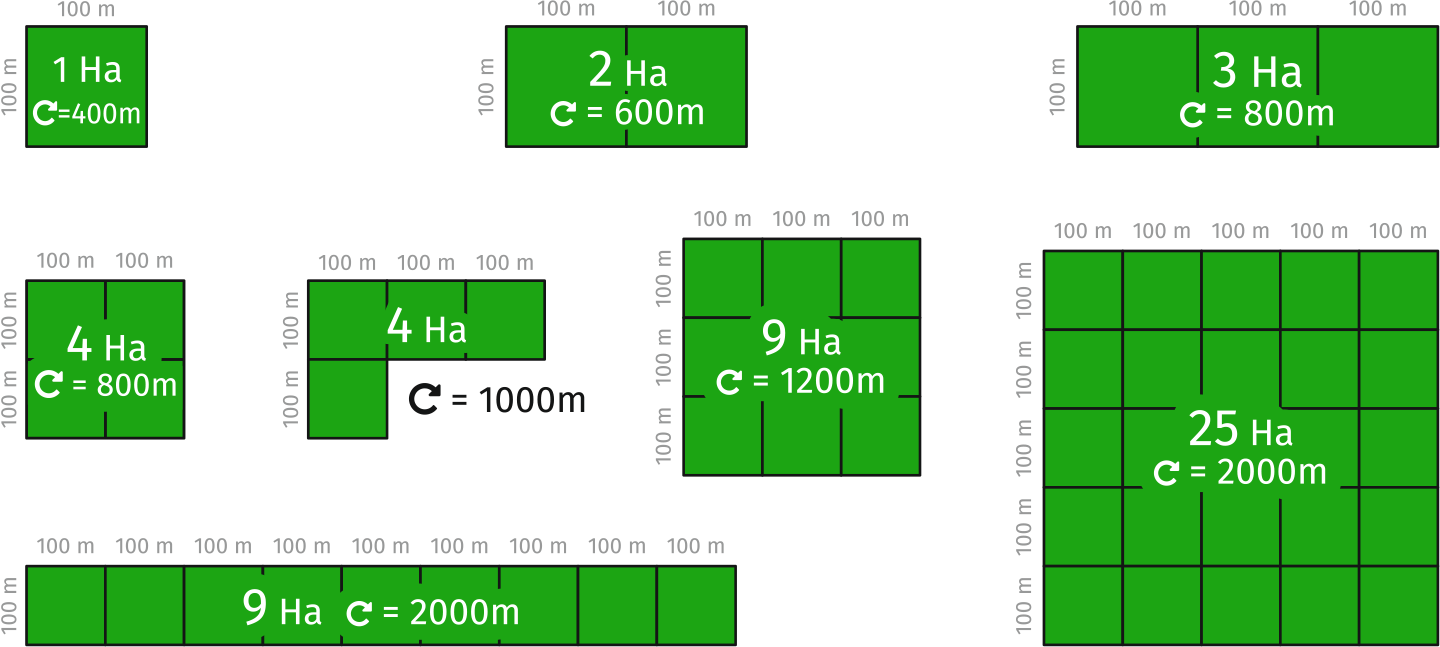

Ecco alcuni esempi:
Progettazione, passo 2 — parametri del recinto a seconda della specie animale
Nella fase di progettazione, considerare i parametri di recinzione consigliati in base alla specie animale. Se stai recintando diverse specie di animali, prendi in considerazione l'altezza più piccola e più alta dei fili, misurata dalla superficie del terreno.
Altezza recinzione
Determinare l'altezza minima dei pali. Considerare qui anche la lunghezza che entra nel terreno. Attenzione, le altezze delle file di fili vanno calcolate sempre partendo dal piano terra!
Distanza tra i pali
Questi sono valori approssimativi, a seconda dei casi, possono essere posizionati anche a distanze più brevi.
Tipo del filo
Filo, corda o nastro. Nel caso di recinti elettrici permanenti è possibile utilizzare anche filo zincato, ma tenere conto del pericolo di scarsa visibilità del filo!

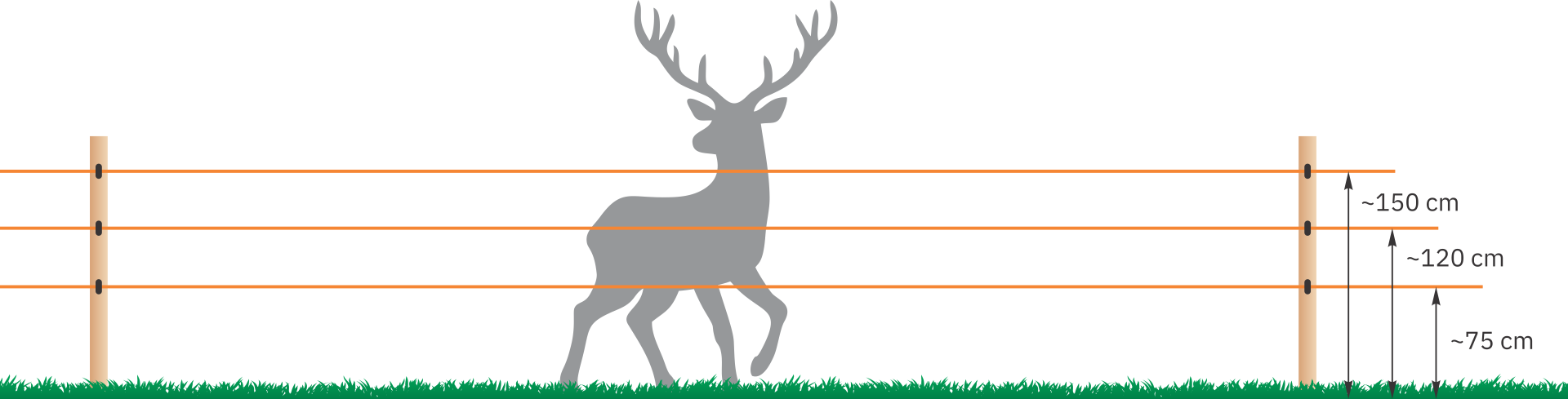

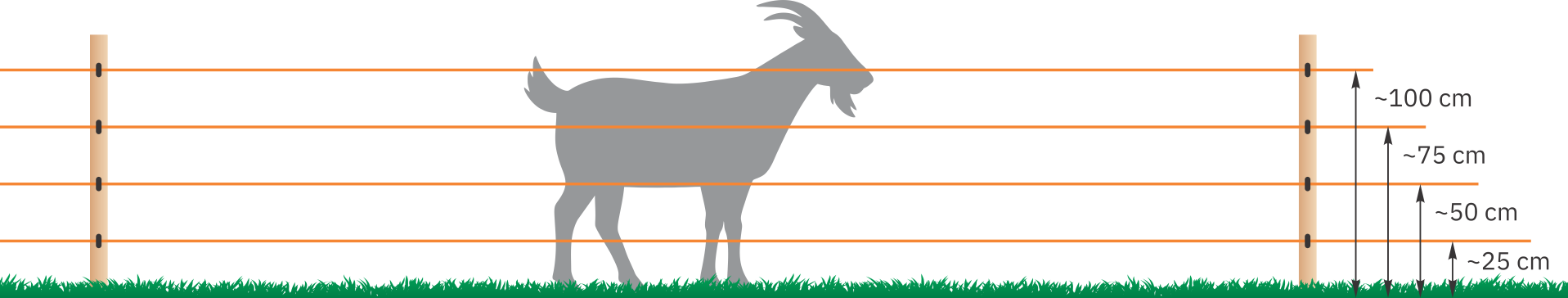

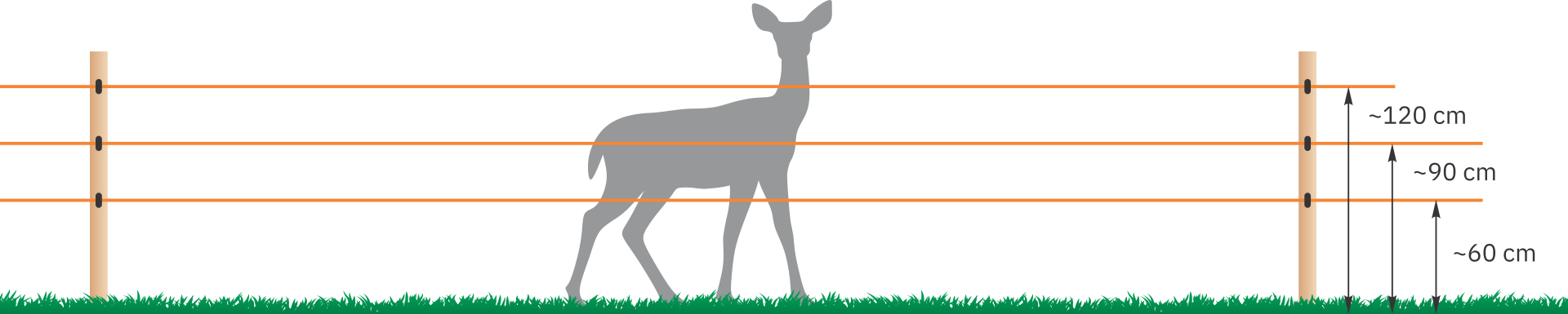

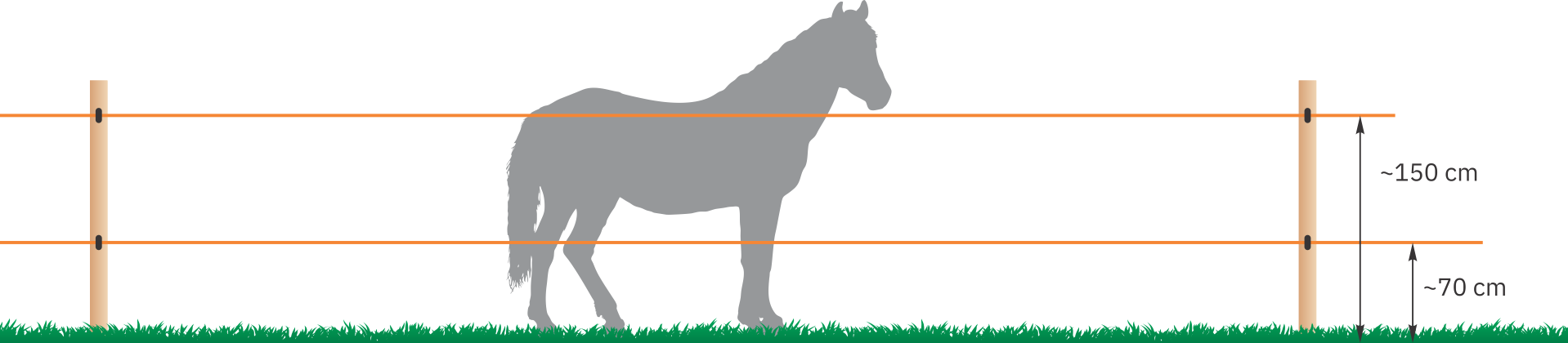

Numero delle righe di fili e la distanza tra di loro
Determina la sicurezza del recinto. L’altezza, la distanza tra i fili dipendono dalla specie di animale: per non saltare oltre il recinto o per non essere in grado di scappare sotto i fili. Considerare anche le dimensioni degli animali giovani.

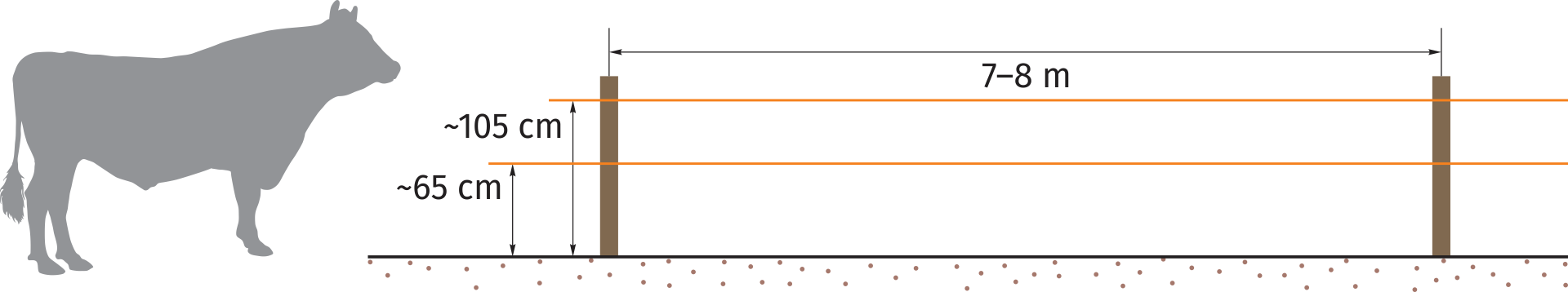

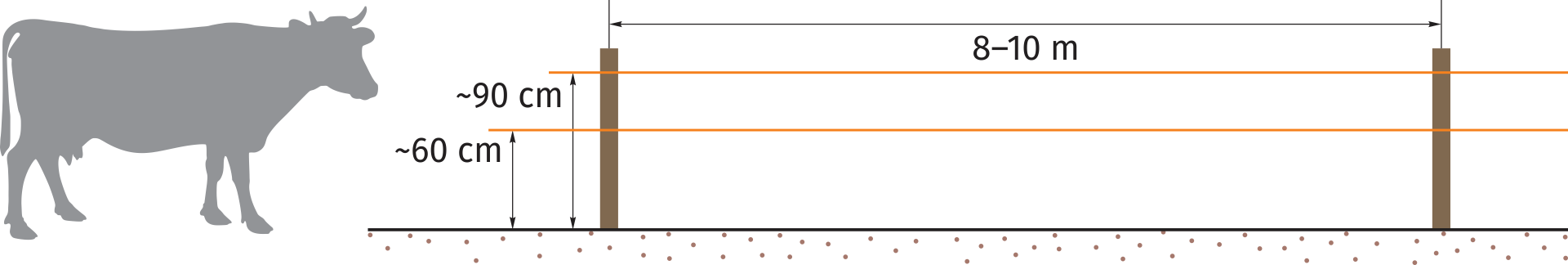

Mucca da latte – nastro ≥ 10 mm, filo
Toro, vitelli – nastro ≥ 10 mm, filo, corda
Cavalli di taglia normale – nastro ≥ 20 mm, corda

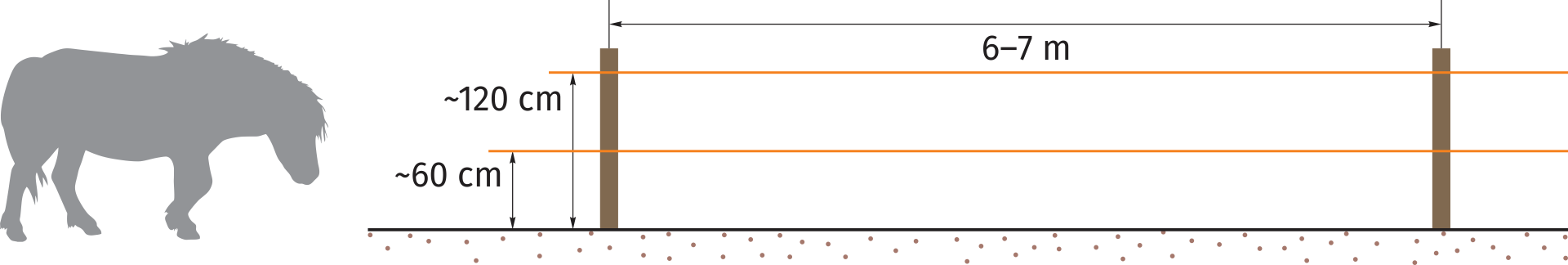

Cavalli di taglia piccola – nastro ≥ 20 mm, corda

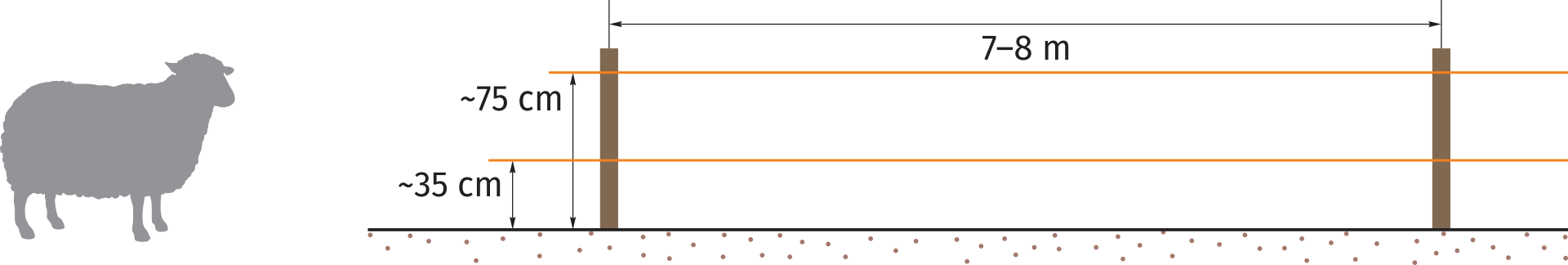

Pecore – filo
Capre – filo

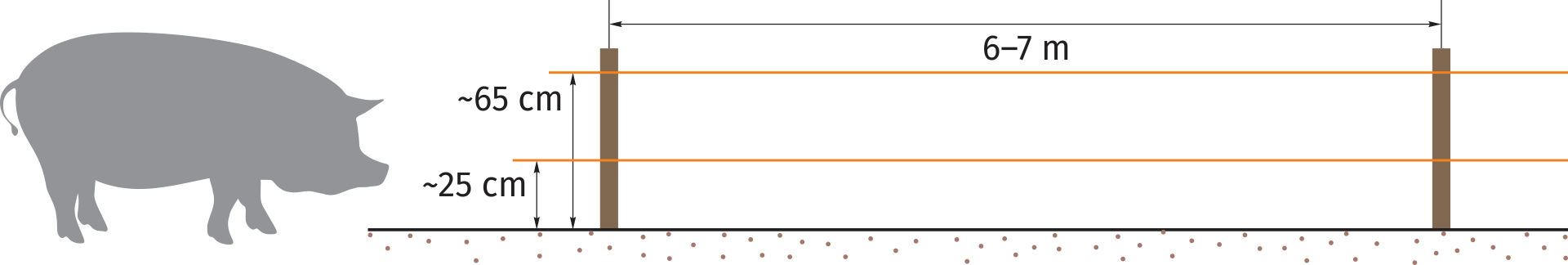

Maiali – nastro ≥ 10 mm, filo

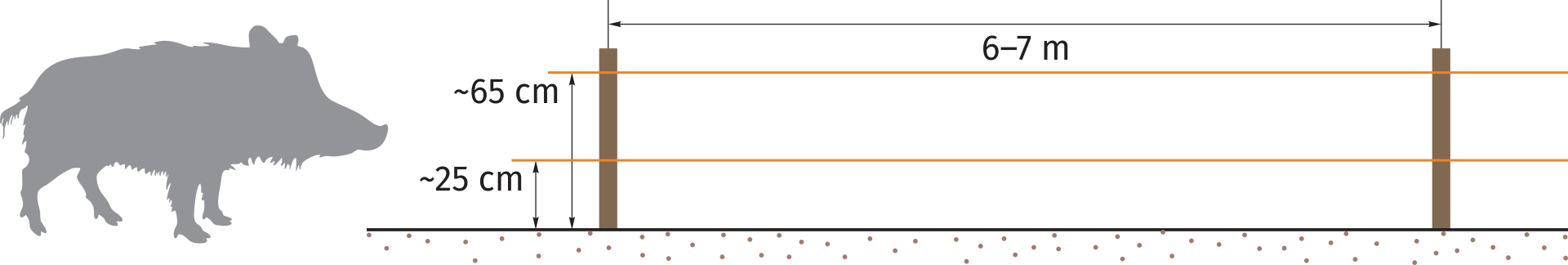

Cinghiale – filo a tensione di interruzione > 100 kg

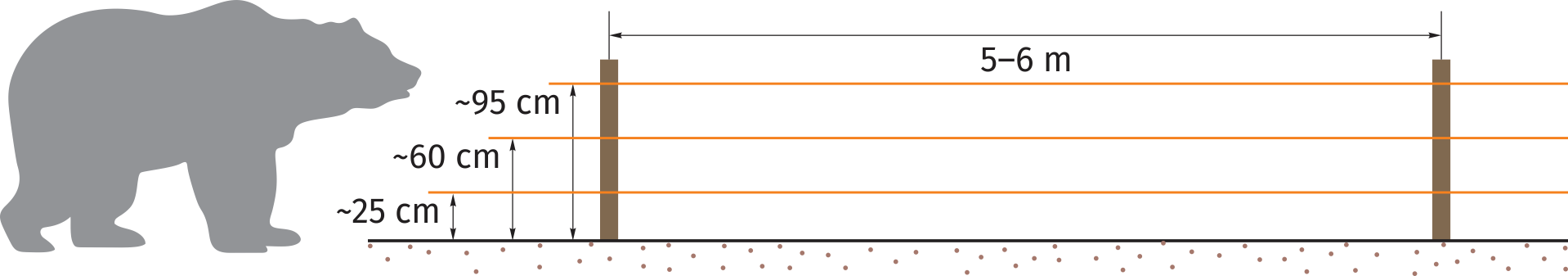

Orso – corda

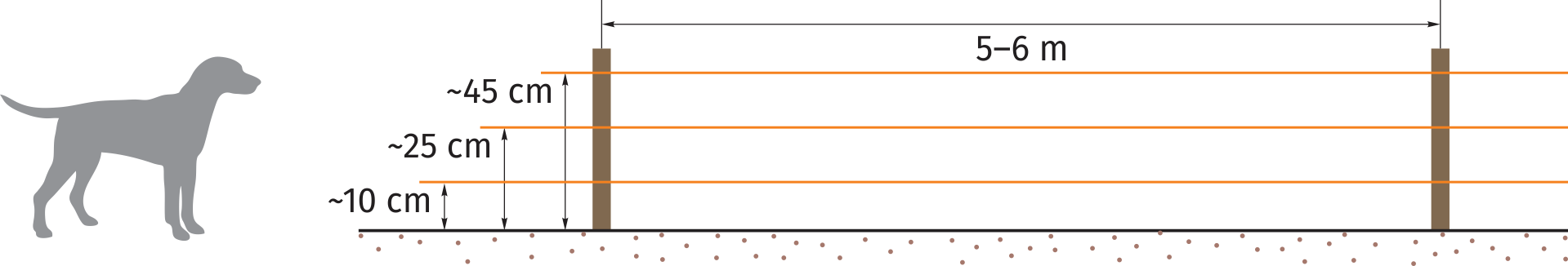

Cani di piccola taglia – filo
Progettazione, passo 3 — lunghezza del filo
La lunghezza del filo è: il perimetro moltiplicato per il numero di file di fili. Questo parametro è importante, annotatelo, perché deve’ essere utilizzato di seguito. La lunghezza effettiva sarà maggiore, perché le cuciture possono essere acquistate in diverse lunghezze (200, 250, 500, 1000 m, ecc.).
Progettazione, passo 4 — parametri del filo
Ci sono in commercio molti tipi di fili, corde o nastri, quindi scegliere quello giusto può sembrare più difficile, ma le possibilità diminuiscono improvvisamente una volta determinati i parametri del filo. Leggete i punti quanto segue:
4.1. Tipo — filo/corda/nastro/filo metallico
Prima di tutto dipende dalla specie animale e dal carico di rottura, ma se le possibilità lo consentono si può usare corda o nastro al posto della rete sottile per garantire una migliore visibilità. Il filo dovrebbe essere usato per recinti elettrici permanenti, ma il suo principale svantaggio è la scarsa visibilità. Si consiglia filo zincato di almeno 2,5 mm, insieme a speciali isolatori ed elementi di tensionamento.
4.2. Resistenza alla rottura
Viene espressa in kg, rappresenta la massima forza di trazione del filo. Per gli animali domestici, è sufficiente il valore di max. 100 kg, per gli animali selvatici si consiglia di scegliere un filo più forte. Naturalmente, maggiore è la forza di rottura, più sicuro è il recinto elettrico. La forza di rottura diminuisce nel tempo - dopo diversi anni i parametri del filo diminuiscono, quindi se pianifichi a lungo termine, tienilo in considerazione.
4.3. Resistenza elettrica
Un parametro importante del filo per recinto elettrico è la resistenza elettrica. Questa è espressa in ohm per metro (Ω/m). Maggiore è la resistenza, maggiore è la perdita di tensione su lunghezze maggiori. Il filo del recinto è costituito da fili in plastica e alcuni sottili fili in metallo. La resistenza elettrica dei fili varia generalmente tra 0,4 e 15 Ω/m. Più basso è il valore Ω/m, più adatto è il filo per la realizzazione di recinti lunghi. Il filo a bassa resistenza ha 0,4-1 Ω/m, il filo a media resistenza ha 1-5 Ω/m e il filo ad alta resistenza ha 5-15 Ω/m.
Il principio di funzionamento del recinto elettrico è una spiacevole elettrocuzione con impulsi ad alta tensione (2000-10000 V). L'energia trasportata attraverso i fili del recinto elettrico diminuisce in proporzione alla distanza, quindi se vengono utilizzati fili ad alta resistenza, le aree remote del recinto elettrico possono diventare inutilizzabili. Per un corretto funzionamento, il filo deve avere una tensione di almeno 2000 V.
Nel caso di recinti elettrici corte (100-200 m) è possibile utilizzare filo ad alta resistenza (proporzionalmente più economico), ma per recinzioni lunghe (1 km +) è obbligatorio utilizzare filo a bassa resistenza. Pertanto, la resistenza elettrica del filo determina la lunghezza massima del recinto elettrico. Questo parametro può essere trovato sull'etichetta del filo, o online sul sito Web del produttore, ed è etichettato come "lunghezza massima della recinzione".
Esempi:
Con un filo da 0,4 Ω/m è possibile realizzare un recinto elettrico con una lunghezza massima di 10000 m.
Con un filo di 7 Ω/m è possibile realizzare un recinto elettrico con una lunghezza massima di 500 m può essere costruito.
Sebbene i filetti ad alta resistenza possano essere svantaggiosi nel caso di recinzioni corte con più file di fili, la caduta di tensione non è significativa, quindi non è una regola generale acquistare fili a bassa resistenza.
Caduta di tensione in un recinto elettrico costruito con un filo da 0,4 Ω/m

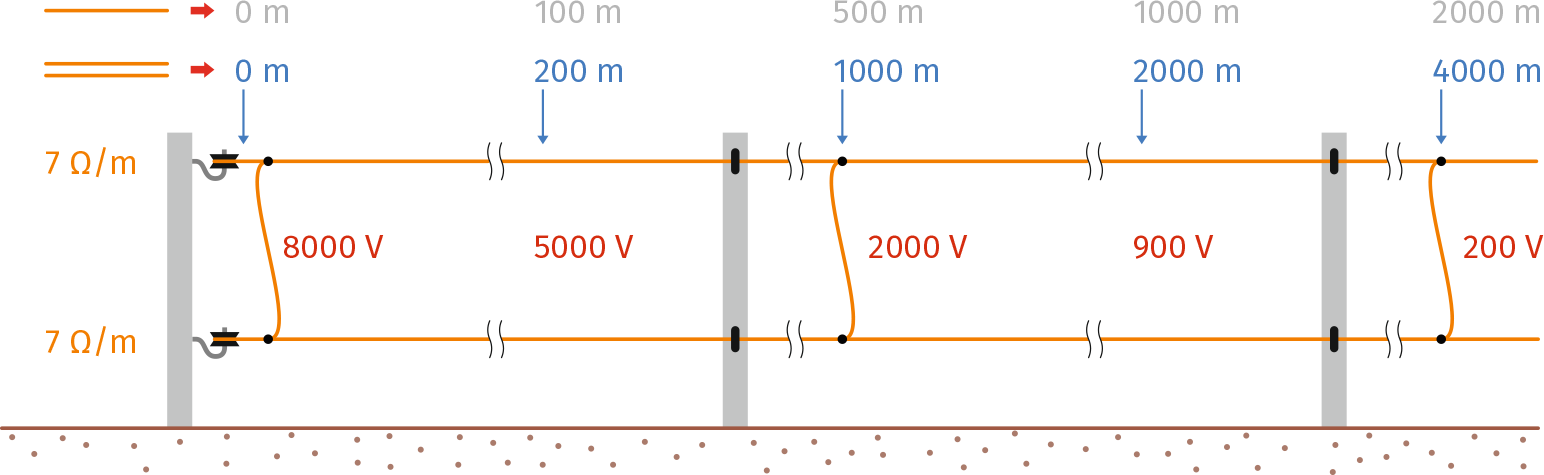

Caduta di tensione in un recinto elettrico costruito con un filo da 7 Ω/m
Più file di fili = recinto più lungo
Dal punto di vista della resistenza elettrica, è più vantaggioso se il recinto è composto da più file di fili: la lunghezza massima del recinto (consigliata dal produttore) può essere raddoppiata. Affinché il sistema rimanga efficiente, i fili paralleli devono essere interconnessi ad una distanza di almeno 100 metri.
Progettazione, passo 5 — scegliere l’elettrificatore
La potenza dell’elettrificatore (dispositivo per recinto elettrico) viene misurata in Joule. Il dispositivo che produce più energia è adatto per recinti di grandi dimensioni, anche per animali di grossa taglia, o con pelo più lungo.
Modelli disponibili
 |
DL 3200 | Animali di piccola, media o grande taglia, lunghezza recinto max. 7000 m. |
 |
DL 4500 | Animali di media o grande taglia, lunghezza recinto max. 12000 m. |
|
DL 7200 | Animali di media o grande taglia, lunghezza recinto max. 25000 m. |
Progettazione, passo 6 — alimentazione dell’elettrificatore
Per alimentare l’elettrificatore, è necessaria una fonte di tensione da 12 V corrente continuo. A seconda della posizione del generatore, avrai tre modalità di alimentazione principali:
Nelle aree abitate, o in prossimità della rete 230 V, l'alimentazione può essere fornita con un adattatore di rete 230/12 V.
Nelle aree senza elettricità, l'alimentazione può essere fornita con un’ accumulatore per auto da 12 V. Un’ accumulatore caricato può alimentare il dispositivo per più di una settimana. In questo caso è necessario considerare anche la regolare ricarica dell’ accumulatore oltre alla possibilità di fornire nel frattempo al sistema un’ accumulatore di scorta.
Nelle zone senza elettricità, l'alimentazione può essere risolta anche con un sistema solare da 30 W o da 50 W. Questa si compone di un pannello solare e di un regolatore di carica. L'energia raccolta viene immagazzinata in un’ accumulatore 12 V. Questo sistema può essere utilizzato per alimentare anche altre utenze a bassa potenza: lampadine LED, caricabatterie per cellulari, ecc.

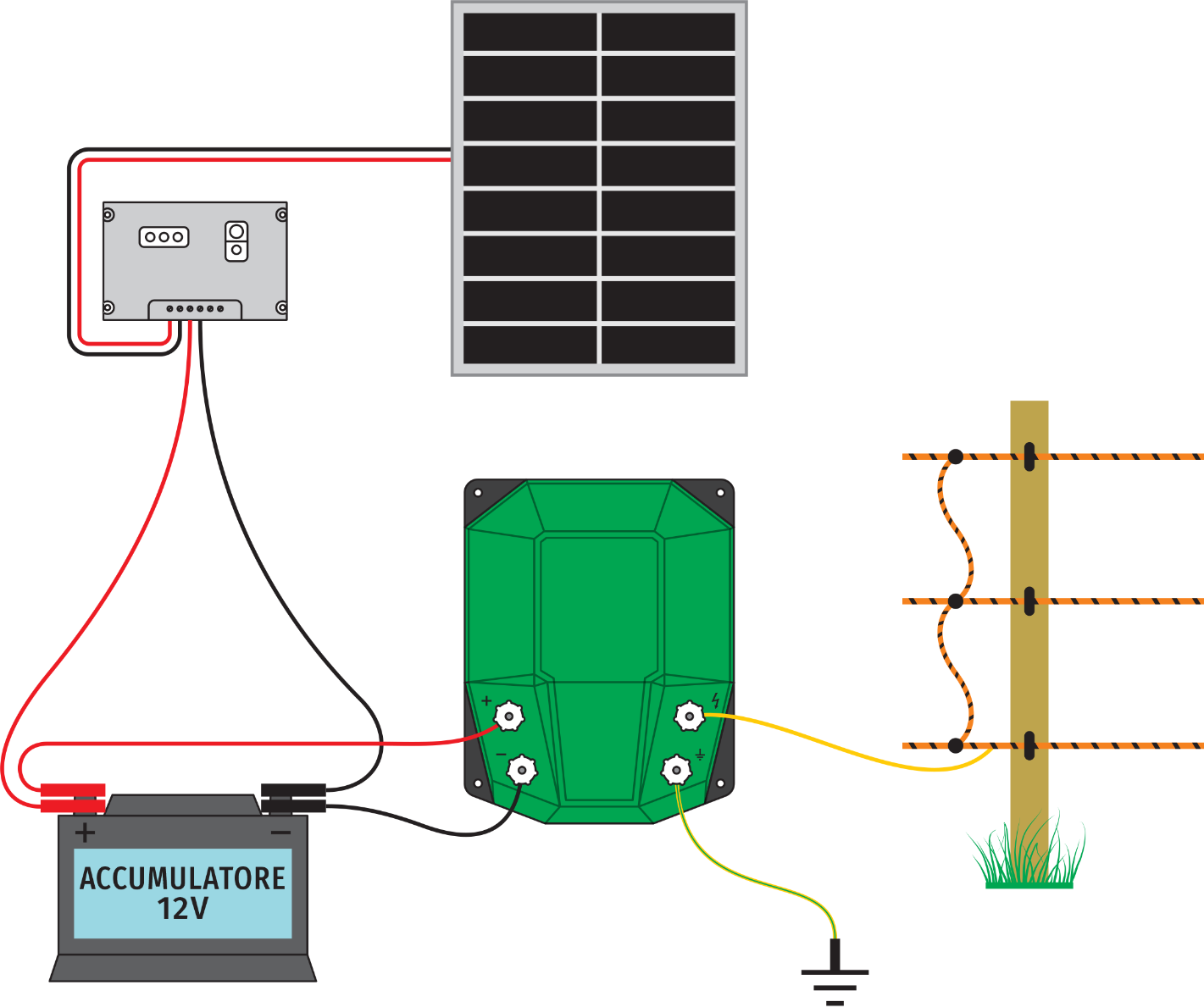

Schema di collegamento elettrico tramite sistema solare
Progettazione, passo 7 — messa a terra
La messa a terra è un elemento molto importante del recinto elettrico, quindi è molto importante scegliere l'area per esso anche in fase di progettazione. Come per l'alimentatore, anche la scelta della posizione finale del dispositivo dipende da dove è possibile creare un buon terreno.
La messa a terra è costituita da una o più barre metalliche galvanizzate, inserite nel terreno per una profondità di almeno 1 m. La più adatta a questo scopo è una barra metallica filettata M12, della lunghezza di 1 m. Il numero delle masse a terra dipende dalla lunghezza della recinzione, ma anche dall'umidità del suolo: più lungo è il recinto, più secco è il terreno, maggiore è il numero di messa a terra richiesto.
Progettazione, passo 8 — numero dei pali, la loro lunghezza
Calcola l'altezza minima di un palo/paletto - questa è la somma delle seguenti tre misure: la parte inserita nel terreno + l'altezza massima del filo in base alla specie animale + 5...10 cm di lunghezza extra in alto.
Determina la posizione approssimativa dei pilastri e il loro numero:
Scegli la posizione dei cancelli;
Tenere presente che i pilastri del cancello e i pilastri angolari devono essere molto più stabili, forse il loro materiale deve essere più forte.
Analizzare le irregolarità del suolo: più irregolarità significa che i pali vengono posizionati più spesso.
Considera la vegetazione: la recinzione deve passare ad una distanza di 30-50 cm dagli oggetti a terra, altrimenti se li tocca l'efficienza del sistema diminuisce notevolmente. Considera anche la crescita della vegetazione in futuro.
Progettazione, passo 9 — la quantità degli isolatori
Avrai bisogno di diversi tipi: isolatori per cancelli, isolatori angolari e isolatori anulari. Poiché il prezzo degli isolatori non è significativo, si consiglia di acquistare un numero superiore a quello stimato. Le quantità richieste dei diversi tipi di isolatori possono essere stimate come segue:
Quantità di isolatori per cancello = numero di cancelli × 2 × numero di file di fili (studiare in precedenza i tipi di cancello di seguito).
Quantità di isolatori per angoli/fine recinto = somma del numero di angoli più il numero di punti finali, moltiplicato per il numero di filo.
Quantità di isolatori anulari = lunghezza totale del filo divisa per il numero di colonne. Riepilogo: la lunghezza del filo è la lunghezza del perimetro moltiplicata per il numero di file di filo.
Assicurati di scegliere il giusto tipo di isolatore per il tipo di conduttore scelto (filo, corda, nastro, filo metallico).
Progettazione, passo 10 — quantità dei connettori
Il fissaggio e il collegamento dei fili avviene esclusivamente con appositi connettori, dedicati per recinzioni elettriche. È vietato applicare i nodi sul filo, o allungare il filo attorcigliandolo, perché il contatto che si forma non dura nel tempo e comporta un notevole degrado del recinto elettrico.
Avrai bisogno di connettori nei seguenti punti:
Fine recinto (se presente): un connettore per ciascuna fila di filo.
Interconnessione delle file (per aumentare l'efficienza, è necessario interconnettere le file del recinto a distanze di circa 100 m): un connettore per ogni riga.
Estensioni: il loro numero può essere stimato, ma si consiglia di acquistare connettori aggiuntivi per ogni evenienza.
Collegamento del cavo ad alta tensione - un connettore.
Progettazione, passo 11 — Progettazione dei cancelli. Tipi di cancelli
Sempre in fase di progettazione è necessario determinare che tipo di cancello costruirete. Ci sono tre tipi fondamentali: cancelli usati raramente, cancelli usati frequentemente e cancelli durevoli. Quindi il tipo di cancello più adatto dipende dalla frequenza di utilizzo. Studia i tipi di cancello di seguito per fare un elenco dei materiali necessari. Nel nostro negozio virtuale vendiamo anche set completi di cancelli, acquistandoli l'elenco dei materiali si semplifica. Attenzione: non dimenticare di moltiplicare l'elenco dei materiali per il numero di file!
La larghezza ottimale di un cancello è di 2-5 m Considerare la larghezza delle macchine o attrezzature agricole che devono passare attraverso il cancello. All'apertura del cancello il collegamento elettrico viene interrotto. Se questo è un problema, i lati del cancello possono essere interconnessi con un cavo sotterraneo (codice prodotto: 0111, 0111-1, 0176).

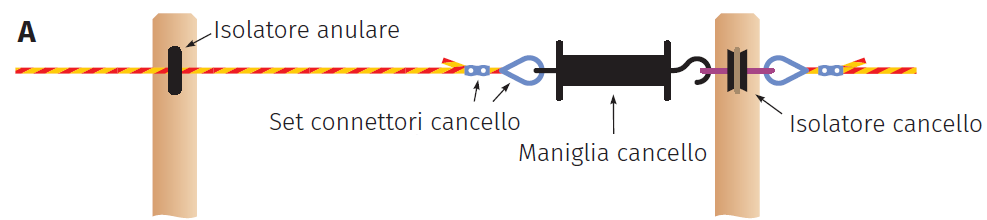

A. Cancello usato raramente
La costruzione di questo cancello è molto semplice: consiste in un isolatore di cancello, maniglia di cancello e due set di connettori di cancello. Al momento dell’apertura del cancello, il filo del recinto viene aperto, perde tensione, il che può essere uno svantaggio.

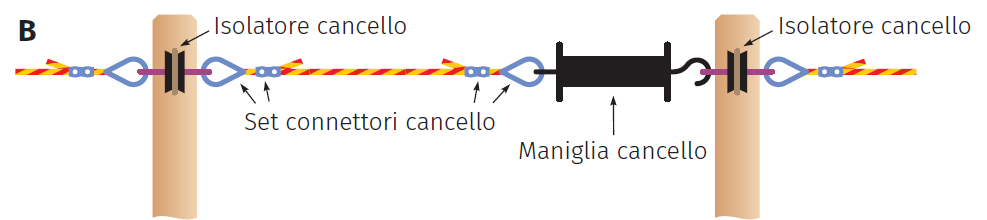

B. Cancello usato spesso
È costruito con una maniglia per cancello, due isolatori per cancello e quattro set di connettori per cancello.

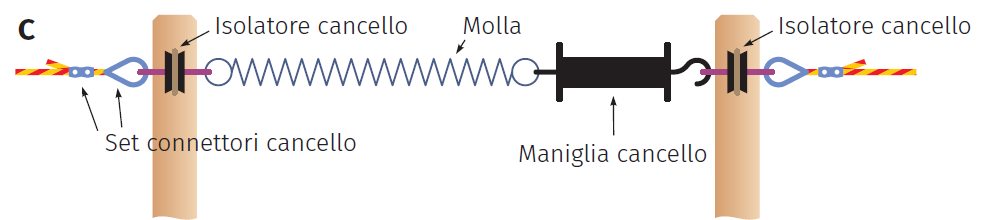

C. Cancello durevole
È costruito con due set di connettori per cancello e un set creato appositamente per il cancello (codice prodotto: 0104, contiene isolatori per cancello, una maniglia e una molla).
Progettazione, passo 12 — lista accessori
Un sistema completo di recinzione elettrica richiede alcuni accessori. In fase di progettazione è necessario considerare anche il loro elenco:
Cavo di alta tensione
Se l’elettrificatore non può essere posizionato accanto al recinto, il trasporto di energia è possibile solo tramite cavo con isolamento speciale (codice prodotto: 0111, 0111-1, 0176).
Cartello di avvertimento
Tutti i componenti di un recinto elettrico che vengono installati lungo strade o strade pubbliche, devono essere contrassegnati ad intervalli di 5-20 m con cartelli di avvertenza (codice prodotto: 0535).
Tester
Il tester è molto utile per misurare la tensione, controllare il funzionamento del dispositivo del recinto elettrico, nonché per la risoluzione dei problemi di difetti del sistema, come il rilevamento di rotture di conduttori nel filo del recinto elettrico (codice prodotto: 0073, 0073-1, 1220).
